產品展示

PT系列直插式接線端子 | Products

您的位置:首頁 > 產品展示 > 導軌式彈簧接線端子 > PT系列直插式接線端子

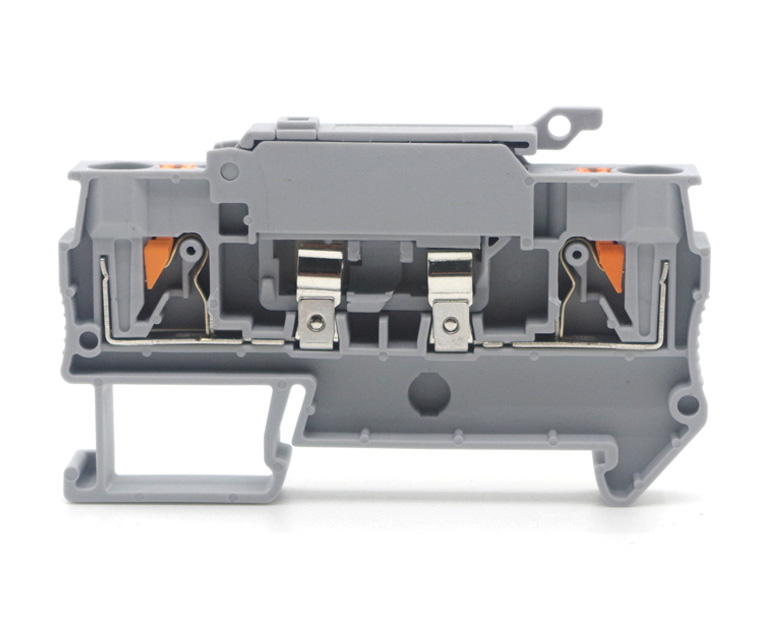

PTC4-HESI
概述電流取決于所用的保險絲，電壓取決于指示燈。產品屬性產品類型保險絲端子連接量2行數1電位1絕緣特性過電壓類別III污染等級3電氣特性保險絲類型玻璃 / 陶瓷 / …
點擊數：4753

詳細描述

技術參數
尺寸圖
訂購方式
相關附件
pdf下載

概述	電流取決于所用的保險絲，電壓取決于指示燈。

產品屬性

產品類型	保險絲端子
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

保險絲類型	玻璃 / 陶瓷 / ...
額定浪涌電壓	6 kV
額定條件下的最大功耗	1.02 W
保險絲	G / 5 x 20
最大功率損耗	最大 1.6 W (單排保險絲端子，在發生過載時提供保護)
	最大 1.6 W (多個保險絲端子相互連接，在發生過載時提供保護)
	最大 4 W (單排保險絲端子，在短路時提供保護)
	最大 2.5 W (多個保險絲端子相互連接，在短路時提供保護)

連接數據

每層的連接數量	2
額定橫截面	4 mm2
第一層
剝線長度	10 mm ... 12 mm
塞規	A4
連接符合標準	IEC 60947-7-3
硬導線橫截面	0.2 mm2 ... 6 mm2
橫截面 AWG	24 ... 10
柔性導線橫截面	0.2 mm2 ... 4 mm2
導線橫截面，柔性[AWG]	24 ... 12
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.25 mm2 ... 4 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.25 mm2 ... 4 mm2
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm2 ... 1 mm2
標稱電流	6.3 A
最大負載電流	6.3 A (電流取決于所用的保險絲)
額定電壓	500 V
額定橫截面	1 mm2
第一層直接插拔式連接橫截面
硬導線橫截面	0.5 mm2 ... 6 mm2
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.5 mm2 ... 4 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.5 mm2 ... 4 mm2

Ex數據

額定參數 (ATEX/IECEx)
標識	Ex ec llC Gc
工作溫度范圍	-60 °C ... 130 °C
Ex認證附件	3270100 D-PTC 2,5-TWIN-MT
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	1207608 ST-BW
Ex 連接數據概述
額定橫截面	4 mm2
額定接線容量AWG	12
剛性接線容量	0.2 mm2 ... 6 mm2
接線容量AWG	24 ... 10
柔性接線容量	0.2 mm2 ... 4 mm2
接線容量AWG	24 ... 12
柔性導線橫截面，不帶絕緣套管的最小冷壓頭	0.14 mm2
柔性導線橫截面，不帶絕緣套管的最大冷壓頭	2.5 mm2
單線/接線點，柔性，帶冷壓頭，不帶塑料套管，AWG	26 ... 12

尺寸

寬度	8.2 mm
端板寬度	2.2 mm
高度	35.3 mm
NS 35/15高度	50.3 mm
NS 35/7,5高度	42.8 mm
長度	67.8 mm

材料規格

顏色	黑色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	130 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
量熱釋熱NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

機械特性

機械參數
開口式側板	是

環境和真實條件

振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2008-03
頻譜	2類，B級使用壽命測試，在轉向架上進行
頻率	f1 = 5 Hz 到 f2 = 250 Hz
ASD等級	6.12 (m/s2)2/Hz
加速度	3.12g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形	半弦
加速度	30g
電擊時間	18毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸（正向與負向）
結果	通過測試
環境條件
環境溫度（運行）	-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

標準和規范

連接符合標準

IEC 60947-7-3

安裝

安裝類型	NS 35/7,5
	NS 35/15

沒有相關文件下載
