PT系列直插式接線端子 | Products

您的位置:首頁 > 產品展示 > 導軌式彈簧接線端子 > PT系列直插式接線端子

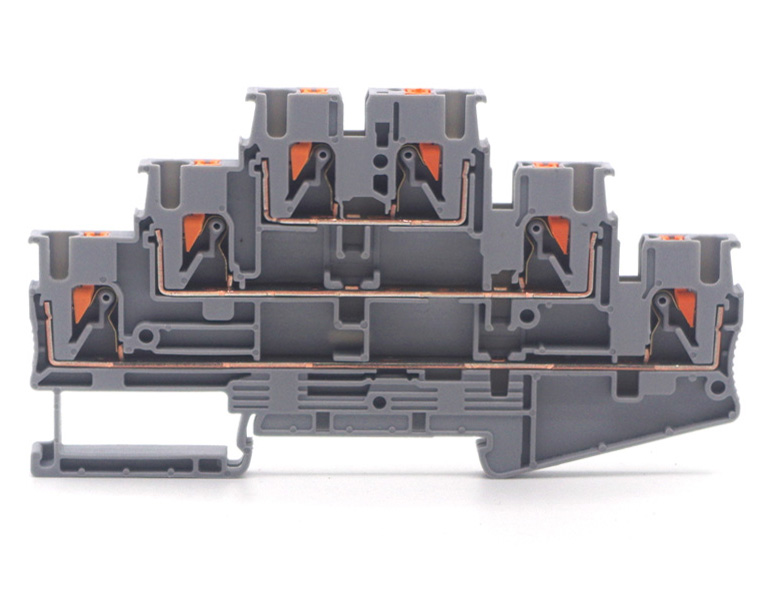

PT2.5-3L
產品類型多層接線端子應用領域鐵路工業機械工程工廠工程連接量6行數3電位3絕緣特性過電壓類別III污染等級3電氣特性額定浪涌電壓6 kV額定條件下的最大功耗0.77 …
點擊數：5212

詳細描述

技術參數
尺寸圖
訂購方式
相關附件
pdf下載

產品類型	多層接線端子
應用領域	鐵路工業
	機械工程
	工廠工程
連接量	6
行數	3
電位	3
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

額定浪涌電壓	6 kV
額定條件下的最大功耗	0.77 W

連接數據

每層的連接數量	2
額定橫截面	2.5 mm2
第一層
剝線長度	8 mm ... 10 mm
塞規	A3
連接符合標準	IEC 60947-7-1
硬導線橫截面	0.14 mm2 ... 4 mm2
橫截面 AWG	26 ... 12
柔性導線橫截面	0.14 mm2 ... 4 mm2
導線橫截面，柔性[AWG]	26 ... 14
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.14 mm2 ... 2.5 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm2 ... 2.5 mm2
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm2
標稱電流	20 A
最大負載電流	24 A (具有4 mm2導線橫截面，剛性)
額定電壓	500 V
額定橫截面	2.5 mm2
第一層直接插拔式連接橫截面
硬導線橫截面	0.34 mm2 ... 4 mm2
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.34 mm2 ... 2.5 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.34 mm2 ... 2.5 mm2

Ex數據

額定參數 (ATEX/IECEx)
ATEX證書	SEV 13 ATEX 0159 U
IEC防爆證書	IECEx SEV 13.0005 U
標識	Ex eb IIC Gb
工作溫度范圍	-60 °C ... 110 °C
Ex認證附件	3211647 D-PT 2,5-3L
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
	插入式橋接件 / FBS 2-5 / 3030161
	插入式橋接件 / FBS 3-5 / 3030174
	插入式橋接件 / FBS 4-5 / 3030187
	插入式橋接件 / FBS 5-5 / 3030190
	插入式橋接件 / FBS 10-5 / 3030213
	插入式橋接件 / FBS 20-5 / 3030226
橋接數據	14.5 A / 2.5 mm2
防爆溫度上升	40 K (17 A / 2.5 mm2)
標稱工作電壓	400 V
用于使用橋接件進行橋接	440 V
- 不相鄰的接線端子之間橋接	352 V
—— 通過PE接線端子對不相鄰的接線端子進行橋接	352 V
- 切割至所需長度的橋接	166 V
- 切割至所需長度的橋接，帶蓋板	352 V
額定絕緣電壓	400 V
Ex等級 常規
額定電流	17 A
最大負載電流	21 A
Ex 連接數據 概述
額定橫截面	2.5 mm2
額定接線容量AWG	14
剛性接線容量	0.14 mm2 ... 4 mm2
接線容量AWG	26 ... 12
柔性接線容量	0.14 mm2 ... 2.5 mm2
接線容量AWG	26 ... 14
Ex等級 第1層
接觸電阻	1.2 mΩ
Ex等級 第2層
接觸電阻	1.1 mΩ
Ex等級 第3層
接觸電阻	0.8 mΩ

尺寸

寬度	5.2 mm
端板寬度	2.2 mm
高度	56.4 mm
NS 35/15高度	65.5 mm
NS 35/7,5高度	58 mm
長度	102 mm

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	125 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
量熱釋熱NFPA 130 (ASTM E 1354)	27,5 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

電氣測試

電涌電壓測試
測試電壓設定值	7.3 kV
結果	通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	通過測試
短時耐受電流 2.5 mm2	0.3 kA
短時耐受電流 4 mm2	0.48 kA
結果	通過測試
工頻耐受電壓
測試電壓設定值	1.89 kV
結果	通過測試

機械特性

機械參數
開口式側板	是

機械測試

機械強度
結果	通過測試
載體上的附件
DIN導軌/固定支點	NS 35
測試力設定值	1 N
結果	通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.14 mm2 / 0.2 kg
	2.5 mm2 / 0.7 kg
	4 mm2 / 0.9 kg
結果	通過測試

環境和真實條件

老化
溫度循環	192
結果	通過測試
針焰測試
暴露時間	30 s
結果	通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2008-03
頻譜	1類，B級使用壽命測試，在車體上進行
頻率	f1 = 5 Hz 到 f2 = 150 Hz
ASD等級	0.964 (m/s2)2/Hz
加速度	0.58g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形	半弦
加速度	5g
電擊時間	30毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸（正向與負向）
結果	通過測試
環境條件
環境溫度（運行）	-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

標準和規范

連接符合標準

IEC 60947-7-1

安裝

安裝類型	NS 35/7,5
	NS 35/15
