三極放電管在結構上將兩對電極同置于一個管體內，使得兩對極間具有良好的對稱特性，能大幅度地減小管子的放電通導和截?cái)喾烹姷臅r(shí)間差，因此它能夠有效地抑制共模過電壓向差模過電壓的轉換，從而能較為顯著地改善保護效果。

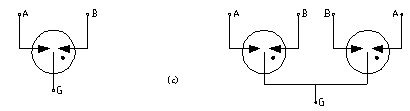

　　放電管保護電路如圖所示，圖采用的是三極放電管通過設置這些放電管來抑制各端鈕處可能出現的共模和差模過電壓。對于一端口電子系統的保護，采用三極放電管則僅需要一只。

其保護接線如圖所示。從結構上看，三極放電管實際上可以看作是由一雙二極放電管組成，當暫態過電壓同時作用于A、B兩線 時，如果A-G極間首先放電，則此時在管子內部由氣體游離所產生的自由電子會迅速在B-G極間引起碰撞游離，使B-G很快放電，這就大大減小了兩對極間的放電分散性。另外，當其中一對電極間（如A-G）截止放電后，由于大量帶電粒子（電子和離子）的復合作用，使管內的電子數量將大大減小，從而會迅速地抑制另一對電極（如B-G）間的碰撞游離，使該對極間的放電過程很快截止下來，這也就大大減小了兩對極間的截?cái)喾稚⑿浴?/span>

三極放電管的主要參數：
  1．直流放電電壓：在上升陡度低于100V/s的電壓作用下，放電管開始放電的電壓值稱為其直流放電電壓。由于放電具有分散性，圍繞著這個平均值還需要同時給出允許的偏差上限和下限值

  2．沖擊放電電壓：在具有規定上升陡度的暫態電壓脈沖作用下，放電管開始放電的電壓值稱為其沖擊放電電壓。由于放電管的響應時間或動作時延與電壓脈沖的上升陡度有關，對于不同的上升陡度，放電管的沖擊放電電壓是不相同的。一些制造廠通常是給出在上升陡度為1KV/μs的沖擊放電電壓值，實際上，出于一般應用的考慮，還應給出放電管在100V/μs、500V/μs、1KV/μs、5KV/μs和10KV/μs等不同上升陡度下的沖擊放電電壓，以盡量包括在各種保護應用環境中可能遇到的暫態過電壓上升陡度范圍。
  3．工頻耐受電流：放電管通過工頻電流5次，使管子的直流放電電壓及絕緣電阻無明顯變化的最大電流稱為其工頻耐受電流。當應用于一些交流供電線路或易于受到供電線路感應作用的通訊線路時，應注意放電管的工頻耐受問題。經驗表明，感應工頻電流較小，一般不大于5A，但其持續時間卻很長；供電線路上的過電流很大，可高達數百安培，但由于繼電保護裝置的動作，其持續時間卻很短，一般不超過5s。
  4．沖擊耐受電流：將放電管通過規定波形和規定次數的脈沖電流，使其直流放電電壓和絕緣電阻不會發生明顯變化的最大值電流峰值稱為管子的沖擊耐受電流。這一參數總是在一定波形和一定通流次數下給出的，制造廠常給出在8/20μs波形下通流10次的沖擊耐受電流，也有給出在10/1000μs波形下通流300次的沖擊耐受電流。
  5．絕緣電阻和極間電容：放電管的絕緣電阻很大，制造廠給出的該參數值一般為絕緣電阻的初始值，約為數千兆歐，在放電管的不斷使用過程中，絕緣電阻值將會降低。阻值的降低會造成在被保護系統正常運行時管子中泄漏電流的增大，也有可能產生噪音干擾。放電管的極間寄生電容很小，兩極放電管的極間電容一般在1pF～5pF范圍，極間電容值可以在很寬的頻率范圍內保持近似不變，且同型號放電管的極間電容值分散性很小。
